| MOQ: | 5PCS |
| prezzo: | negotiable |
| imballaggio standard: | serie per il cartone dell'esportazione |
| Periodo di consegna: | come confermato |
| metodo di pagamento: | L/C, T/T, Western Union |
| Capacità di approvvigionamento: | 10000PCS/Month |

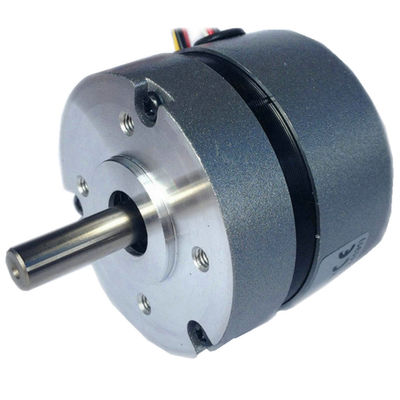

motore senza spazzola di CC di 57mm
Caratteristiche:
Alta stabilità, alta costo-prestazione, gamma a basso rumore e ampia di regolamento di velocità
Applicazione:
Industria di automazione industriale: Bobinatrice, porta automatica
Industria di pubblicità: Macchina rapida di modello
Industria del trattamento delle acque: Pompe fluide
Industria di comunicazione: Antenna satellitare marina
Industria dello strumento scientifico: Industria alimentare analitica dello strumento di qualità di carbone: Macchina del gelato
Industria dell'elettrodomestico: Falciatore, ecc.
◆SPECIFICHE GENERALI
| Tipo d'avvolgimento | Delta | |
| Angolo ad effetto hall | un angolo elettrico di 120 gradi | |
| Asse esaurita | 0.025mm | |
| Gioco radiale | 0.025mm@460g | |
| Gioco di estremità | 0.025mm@4000g | |
| Forza radiale massima | 75N @ 20mm dalla flangia | |
| Forza assiale massima | 15N | |
| Classe d'isolamento | Classe B | |
| Resistenza dielettrica | 500VDC per un minuto | |
| Resistenza di isolamento | 100MΩMin., 500VDC | |
◆COLLEGAMENTO ELETTRICO
| Cavo no. | Colore del cavo | Calibro del cavo | Funzione | Descrizione |
| 1 | Rosso | UL1007 26AWG | Vcc | Tensione di rifornimento per i sensori del corridoio |
| 2 | Blu | Corridoio A | ||
| 3 | Verde | Corridoio B | ||
| 4 | Bianco | Corridoio C | ||
| 5 | Nero | Terra | Frantumato per i sensori del corridoio | |
| 6 | Giallo | UL1007 20AWG | Fase A | |
| 7 | Rosso | Fase B | ||
| 8 | Nero | Fase C |
◆SPECIFICHE ELETTRICHE
| Modello | OWM57BL01 | OWM57BL02 | OWM57BL03 | OWM57BL04 | OWM57BL05 | |||
| Numero dei pali | 4 | 4 | 4 | 4 | 4 | |||
| Numero della fase | 3 | 3 | 3 | 3 | 3 | |||
| Tensione nominale VCC | 36 | 36 | 36 | 36 | 36 | |||
| Velocità stimata RPM | 4000 | 4000 | 4000 | 4000 | 4000 | |||
| Coppia di torsione stimata N.m | 0,11 | 0,22 | 0,32 | 0,43 | 0,055 | |||
| Potere stimato W | 46 | 92 | 133 | 180 | 23 | |||
| Coppia di torsione di punta N.m | 0,39 | 0,7 | 1 | 1,27 | 0,16 | |||
| Picco di corrente A | 6,8 | 11,5 | 16,5 | 20,5 | 3,5 | |||
| Ohm fase/fase di resistenza | 1,5 | 0,7 | 0,45 | 0,35 | 4,1 | |||
| Induttanza fase/fase MH | 4,2 | 2,16 | 1,4 | 1 | 10 | |||
| Coppia di torsione Nm/A costante | 0,063 | 0,063 | 0,063 | 0,063 | 0,053 | |||
| E.M.F posteriore V/KRPM | 6,6 | 6,6 | 6,6 | 6,6 | 5,55 | |||
| Inerzia g.cm2 del rotore | 75 | 119 | 173 | 230 | 30 | |||
| Statura (L) millimetro | 55 | 75 | 95 | 115 | 45 | |||
| Massachussets chilogrammo | 0,5 | 0,75 | 1 | 1,25 | 0,25 | |||
◆DIMENSIONI:
Nomi relativi:
Alta coppia di torsione che esegue dispositivo elettrico senza spazzola | Macchina senza spazzola del motore per l'automobile elettrica | Motore utilizzato comando del veicolo senza spazzola
|
|
