| MOQ: | 1 |
| prezzo: | negotiable |
| imballaggio standard: | schiume di cartons+packing |
| Periodo di consegna: | 5-30days |
| metodo di pagamento: | T/T, L/C |

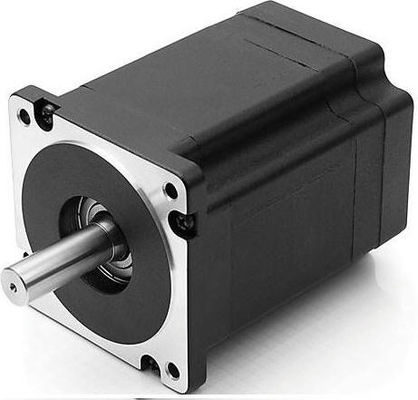

INDICAZIONI DEI MODELLI:
OWM86BLS01
OWM: Motore di OWO
86: Dimensione 86mm della pagina
BLS: Motore senza spazzola di CC del quadrato
01: Numero di serie
| Tipo d'avvolgimento | Delta |
| Angolo ad effetto hall | un angolo elettrico di 120 gradi |
| Asse esaurita | 0.05mm |
| Gioco radiale | 0.02mm@450g |
| Gioco di estremità | 0.08mm@450g |
| Forza di Max.radial | 220N @ 20mm dalla flangia |
| Forza di Max.axial | 60N |
| Classe d'isolamento | Classe B |
| Resistenza dielettrica | 500VDC per un minuto |
| Resistenza di isolamento | 100MΩMin., 500VDC |
COLLEGAMENTO ELETTRICO:
| Cavo no. | Colore del cavo | Calibro del cavo | Funzione | Descrizione |
| 1 | Rosso |
UL1007 26AWG |
Vcc | Tensione di rifornimento per il corridoio |
| 2 | Blu | CORRIDOIO A | ||
| 3 | Verde | CORRIDOIO B | ||
| 4 | Bianco | CORRIDOIO C | ||
| 5 | Nero | Terra | Frantumato per i sensori del corridoio | |
| 6 | Yellow&Y/W |
UL1007 20AWG |
Fase A | |
| 7 | Red& R/W | Fase B | ||
| 8 | Black&B/W | Fase C |
SPECIFICHE ELETTRONICHE:
| Modello | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| Numero dei pali | 8 | 8 | 8 | 8 |
| Numero della fase | 3 | 3 | 3 | 3 |
| Tensione nominale VCC | 48 | 48 | 48 | 48 |
| Velocità stimata RPM | 3000 | 3000 | 3000 | 3000 |
| Coppia di torsione stimata N.m | 0,35 | 0,7 | 1,4 | 2,1 |
| Potere stimato W | 110 | 220 | 440 | 660 |
| Coppia di torsione di punta N.m | 1,05 | 2,1 | 4,2 | 6,3 |
| Picco di corrente A | 11 | 19 | 33 | 55 |
| Ohm fase/fase di resistenza | 1,05 | 0,36 | 0,2 | 0,16 |
| Induttanza fase/fase MH | 2,2 | 1,05 | 0,48 | 0,3 |
| Coppia di torsione Nm/A costante | 0,1 | 0,11 | 0,13 | 0,11 |
| Parte posteriore E.M.F | 10,5 | 11,5 | 13,5 | 11,5 |
| Inerzia g.cm2 del rotore | 400 | 800 | 1600 | 2400 |
| Statura (L) millimetro | 58 | 71 | 98 | 125 |
| Peso chilogrammo | 1,5 | 1,85 | 2,6 | 4 |
Gli oggetti di cui sopra sono prodotti standard, possiamo progettare e fare come richiesta del cliente.
il motore di serie BLDC di 86mm può essere ampiamente usato con automazione industriale, le valvole di pompa, attrezzatura solare
|
|
