Dettagli:
|
| Tipo di bobina: | Stella | Angolo ad effetto hall: | un angolo elettrico di 120 gradi |
|---|---|---|---|
| asse esaurita: | 0.025mm | Gioco radiale: | 0.02mm@450g |
| Gioco di estremità: | 0.08mm@450g | Forza di Max.radial: | 15N @ 10mm dalla flangia |
| Forza di Max.axial: | 10N | Classe d'isolamento: | Classe B |
| Resistenza dielettrica: | 500VDC per un minuto | Resistenza di isolamento: | 100MΩMin., 500VDC |
| Evidenziare: | Motore elettrico senza spazzola di CC,motore senza spazzola di alta coppia di torsione |
||

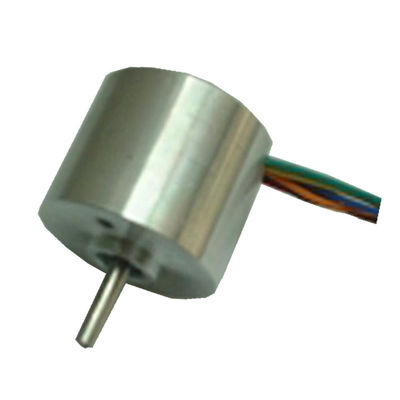

motore senza spazzola di CC di 33mm usando per l'endoscopio medico, robot telecomandato, apparato ultrasonico
Il motore senza spazzola 33mm ha caratteristiche di densità di alto potere, di controllo di velocità regolare e di buona accelerazione dinamica. È usato per il robot telecomandato, l'endoscopio medico e l'altra attrezzatura
◆SPECIFICHE GENERALI
| Tipo d'avvolgimento | Stella | |
| Angolo ad effetto hall | un angolo elettrico di 120 gradi | |
| Asse esaurita | 0.025mm | |
| Gioco radiale | 0.02mm@450g | |
| Gioco di estremità | 0.08mm@450g | |
| Forza radiale massima | 15N @ 10mm dalla flangia | |
| Forza assiale massima | 10N | |
| Classe d'isolamento | Classe B | |
| Resistenza dielettrica | 500VDC per un minuto | |
| Resistenza di isolamento | 100MΩMin., 500VDC | |
◆COLLEGAMENTO ELETTRICO
| Cavo no. | Colore del cavo | Calibro del cavo | Funzione | Descrizione |
| 1 | Giallo | UL1007 26AWG | Vcc | Tensione di rifornimento per i sensori del corridoio |
| 2 | Blu | Corridoio A | ||
| 3 | Arancia | Corridoio B | ||
| 4 | Brown | Corridoio C | ||
| 5 | Bianco | Terra | Frantumato per i sensori del corridoio | |
| 6 | Verde | Fase U | ||
| 7 | Rosso | Fase V | ||
| 8 | Nero | Fase W |
◆SPECIFICHE ELETTRICHE
| Modello | OWM33BL38 | OWM33BL80 | ||||||
| Numero dei pali | 4 | 4 | ||||||
| Numero della fase | 3 | 3 | ||||||
| Tensione nominale (VCC) | 24 | 48 | 24 | |||||
| Velocità stimata (RPM) | 3000 | 10000 | 7800 | |||||
| Coppia di torsione continua della stalla (mN.m) | 26 | 48 | 60 | |||||
| Coppia di torsione stimata (mN.m) | 22 | 40 | 50 | |||||
| Potere stimato (w) | 7 | 40 | 40 | |||||
| Coppia di torsione di punta (mN.m) | 66 | 350 | 350 | |||||
| Picco di corrente (A) | 0,64 | 3,5 | 11 | |||||
| Resistenza fase/fase (ohm) | 14,2 | 2,3 | 0,86 | |||||
| Induttanza fase/fase (MH) | 7 | 1,45 | 0,55 | |||||
| Serri costante (mNm/A) | 46,09 | 39,16 | 25,16 | |||||
| Inerzia del rotore (g.cm2) | 7,95 | 23,55 | 23,55 | |||||
| Statura (millimetro) | 38 | 80 | 80 | |||||
| Massachussets (Chilogrammo) | 0,085 | 0,2 | 0,2 | |||||
◆DIMENSIONI:
