| MOQ: | 5PCS |
| prezzo: | negotiable |
| imballaggio standard: | serie per il cartone dell'esportazione |
| Periodo di consegna: | come confermato |
| metodo di pagamento: | L/C, T/T, Western Union |
| Capacità di approvvigionamento: | 10000PCS/Month |

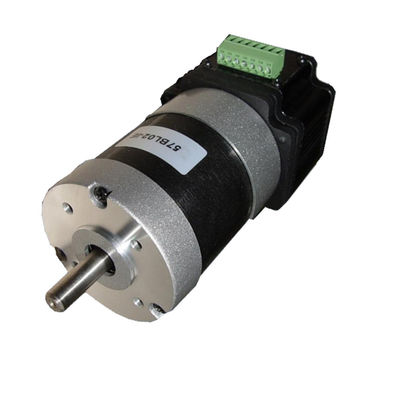

motore senza spazzola di 57mm con il driver interno che usando per lo strumento analitico di qualità di carbone
Caratteristiche:
Il motore senza spazzola 57mm adotta la progettazione integrata azionamento. È piccolo nella dimensione e nel livello nella capacità. Ha il controllo di andata ed inverso di rotazione, governare della velocità, l'uscita del segnale della velocità ed altre funzioni.
Applicazione:
Industria di automazione industriale: Bobinatrice, porta automatica, pompa peristaltica
Industria dello strumento scientifico: Strumento analitico di qualità di carbone
Industria di comunicazione: Antenna satellitare di navigazione
Industria alimentare: Macchina del gelato
Industria dell'elettrodomestico: Falciatore, ecc.
◆SPECIFICHE GENERALI
| Tipo d'avvolgimento | Delta | |
| Angolo ad effetto hall | un angolo elettrico di 120 gradi | |
| Asse esaurita | 0.025mm | |
| Gioco radiale | 0.025mm@460g | |
| Gioco di estremità | 0.025mm@4000g | |
| Forza radiale massima | 75N @ 20mm dalla flangia | |
| Forza assiale massima | 15N | |
| Classe d'isolamento | Classe B | |
| Resistenza dielettrica | 500VDC per un minuto | |
| Resistenza di isolamento | 100MΩMin., 500VDC | |
◆COLLEGAMENTO ELETTRICO
| +5V F/R Lo SV PAGINA Terra Terra +Vp | ||||
| O O O O O O O | ||||
| 1 2 3 4 5 6 7 |
| 7 +Vp---LA CORRENTE CONTINUA HA INTRODOTTO +36VDC | ||||
| Terra 6---TERRENO DI INTESA DEL SISTEMA | ||||
| Terra 5---TERRENO DI INTESA DEL SISTEMA | ||||
| PAGINA 4---ACCELERI L'USCITA DI IMPULSO (TTL), 12 PULSE/REV | ||||
| 3 SV---ACCELERI LA TENSIONE 0-5VDC | ||||
| 2 F/R---DIREZIONE GIRANTE, Hi=CCW | ||||
| 1 +5V---USCITA DI TENSIONE DI +5V | ||||
| NOTA: ACCELERI IL CONTROLLO RIGOROSO DEL CICLO: 5000RPM MAX. AT SV=5VDC | ||||
◆SPECIFICHE ELETTRICHE
| Modello | OWM57BL01-IE | OWM57BL02-IE | OWM57BL03-IE | OWM57BL04-IE | ||||
| Numero dei pali | 4 | 4 | 4 | 4 | ||||
| Numero della fase | 3 | 3 | 3 | 3 | ||||
| Tensione nominale VCC | 36 | 36 | 36 | 36 | ||||
| Velocità stimata RPM | 4000 | 4000 | 4000 | 4000 | ||||
| Coppia di torsione stimata N.m | 0,11 | 0,22 | 0,32 | 0,43 | ||||
| Potere stimato W | 46 | 92 | 133 | 180 | ||||
| Ohm fase/fase di resistenza | 1,5 | 0,7 | 0,45 | 0,35 | ||||
| Induttanza fase/fase MH | 4,5 | 2,1 | 1,4 | 1 | ||||
| Coppia di torsione Nm/A costante | 0,063 | 0,063 | 0,063 | 0,063 | ||||
| BackE. M.F Vrms /KRPM | 6,6 | 6,6 | 6,6 | 6,6 | ||||
| Inerzia g.cm2 del rotore | 75 | 119 | 173 | 230 | ||||
| Statura (L) millimetro | 78 | 98 | 118 | 138 | ||||
◆DIMENSIONI:
Nomi relativi:
Dispositivo elettrico utilizzato bobinatrice senza spazzola | Macchina senza spazzola del motore per la pompa di vite | Motore utilizzato aereo satellite nautico senza spazzola | Dispositivo elettrico senza spazzola per la falciatrice
|
|
