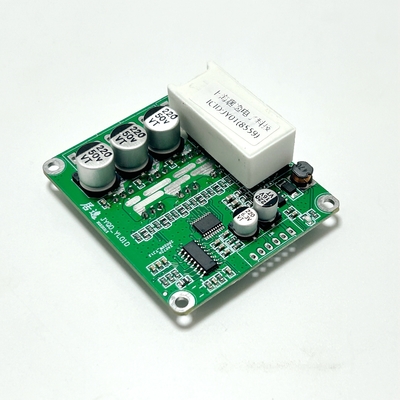

Motorista BLDC a corrente continua 24 V ad alta efficienza per funivia elettrica

12V 24V 36V 48V DC BLDC di elevata efficienza

Modello n. JYQD_YL01DXXXX

Applicazione

Veicoli elettrici RC, biciclette a due ruote, sedie a rotelle RC, macchine mediche, auto da gioco, robot, ecc.

Definizioni di porto

1- Port di controllo (a destra) 2.54

5V ¢ L'uscita interna della scheda di comando è di 5V.

EL ¢Port di comando del freno, frenata lineare reattiva, con funzione di recupero dell'energia, frenata analogico a tensione 0-5V. Con velocità costante+, maggiore è la tensione di frenata,maggiore è la forza di frenata 0-100%.

M ¢ Portata di uscita del segnale di velocità, la frequenza dell'impulso è proporzionale alla velocità del motore (il rapporto dell'impulso è correlato al motore)

Z/F ′Port di controllo avanti e indietro. commutazione dura, ruota in una direzione con 5V o pendolare e ruota nell'altra direzione con GND.

VR ¢Port di controllo della velocità, regolazione della velocità di tensione analogica 0V-5V (0-2.5V), regolazione della velocità lineare da bassa a alta.Il regolatore di velocità PWM esterno deve essere co-ground con la scheda del conducente.

GND GND interno del titolare

2Porta di alimentazione (sinistra): 3.96 spaziamento tra i fori

P+ 12V-48V di alimentazione positiva (batteria al litio di supporto)

P-

MC/W ¢ Una delle linee di fase del motore

MB/V ¢ Una delle linee di fase del motore

MA/U ️ Una delle linee di fase del motore

Anodo di Motor Hall

HA ?? Uno dei segnali della hall motor

HB 1 dei segnali della sala macchine

HC 1 dei segnali della hall motor

5V

3Si noti che la linea del motore non deve essere troppo lunga, poiché il filo è troppo lungo e ci saranno interferenze del segnale.

4. Quando si lavora con alta corrente continua, si deve prestare attenzione alla dissipazione del calore

Diagramma di cablaggio

Tabella di selezione

Diagramma schematico del prodotto

Disegni dimensionali
