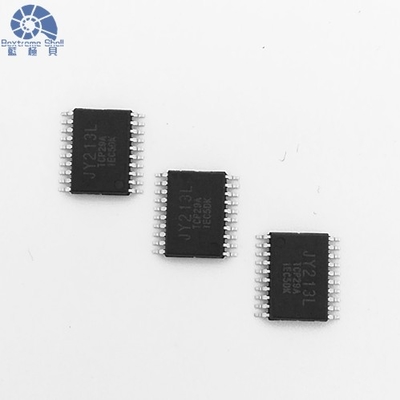

Dispositivi ad alta velocità del MOSFET e di IGBT di For Power del driver del portone di JY213L

I dispositivi ad alta velocità del MOSFET e di IGBT di For Power del driver del portone di JY213L con l'indipendente tre hanno prodotto i canali

Descrizione

JY213L è un driver trifase ad alta velocità del portone adattato per i dispositivi del MOSFET e di IGBT di potere. Questo driver avanzato caratterizza tre canali di uscita dell'indipendente, sia alti che il lato basso ha fornito di rimandi, assicurando il controllo ottimale. Con tempo morto incorporato e tiro-attraverso la protezione, salvaguarda il mezzo ponte, impedente tutto il danno potenziale. I circuiti di UVLO si accertano dell'operazione affidabile impedendo la disfunzione durante le situazioni basse di tensione della soglia. Utilizzando un processo di DCB e un rumore ad alta tensione approfonditi del comune-modo che annullano la tecnica, questo driver mantiene la stabilità negli alti scenari di rumore di dV/dt mentre esibisce la tolleranza transitoria negativa eccezionale di tensione. Ulteriormente, permetta al perno permette alla modalità standby, permettendo che il chip entri in uno stato corrente tranquillo basso e migliorando la longevità della batteria. Prestazione ineguagliabile di esperienza ed affidabilità durevole con il driver ad alta velocità del portone di JY213L. Ottenga più dettagli prego cliccano qui.

Caratteristiche

• Alto driver laterale integrato del mezzo ponte 90V
• Capacità di guidare su ai portoni trifase del mezzo ponte
• Diodo incorporato della cinghia dello stivale per ogni alto canale laterale
• Protezione incorporata di tempo morto
• Tiro-attraverso protezione
• Nell'ambito della serrata di tensione per VCC e VBS
• Tensione bassa 0-5.5V di operazione per VCC e VBS
• logica dell'input 3.3V e 5V compatibile
• Permetta al perno (en) per la corrente bassa del appoggio
• IO+/IO-: +1.2A/-2.0A a VCC=15V, VBS=15V
• Tempo morto incorporato: 0.5us (tipo.)
• circuito di annullamento di rumore di Comune-modo dV/dt
• Tollerante di tensione transitoria negativa
• Azionamento basso del portone di dI/dt per migliore immunità di rumore
• – 40ºC a raggio d'azione 125ºC
• Piccolo pacchetto di orma: TSSOP20L/24L, 173mil

Applicazione

• E-BIKE/driver trifase del motore macchina utensile elettrica
• Mini/micro controllo motorio a pile
• Invertitore per tutti gli usi

Schema a blocchi

Circuito tipico di appication

Pin Configuration
