Dettagli:
|
| tensione nominale: | 48V | Velocità del motore: | 13000 giri/min. |
|---|---|---|---|
| Flusso d'aria: | 80m3/h | Cuscinetto: | NMB |
| Grado del IP: | IP 54 | Tempo di impiego: | 10000 ore |
| Pressione d'aria: | 12.5KPa | ||
| Evidenziare: | ventilatore di scarico centrifugo 48V,ventilatore di scarico centrifugo di 80M3 H,ventilatore centrifugo senza spazzola 48 volt |
||

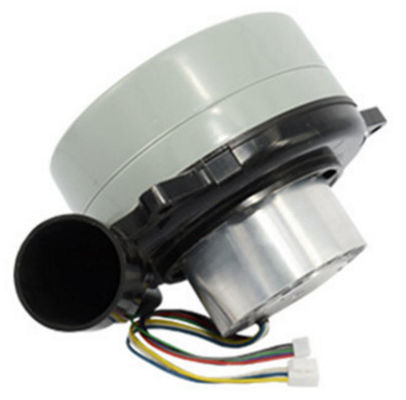

Ventilatore di scarico 12,5 dell'aria di CC di Kpa 48V per l'aspirapolvere, purificatore dell'aria, asciugamani, seminanti macchina
1: Caratteristiche senza spazzola dell'aeratore di CC:
1: Ad alta velocità, specializzato tempo di impiego lungo d'offerta del cuscinetto a sfera (NMB) e più a basso rumore ad alta velocità
2: Alta pressione ed uscita del flusso d'aria da progettazione di dimensione compatta
3: Alta efficienza, molto più efficiente del ventilatore del motore della spazzola
4: Alta affidabilità, regolatore specializzato rendere il funzionamento più affidabile
5: Alto intelligente, regolamento di velocità di PWM, inversione positiva, risposte del segnale della PAGINA, controllo intelligente
2: Applicazioni senza spazzola dell'aeratore di CC:
1: Cuscino d'aria dell'amplificatore
2: Closestool intelligente
3: Flemma-pollone a trasmissione elettrica
4: Sistema di ventilazione centrale
5: Purificatore dell'aria
6: Asciugamani
7: Macchina della bolla di aria
8: Dispositivo di ventilazione
9: Aspirapolvere
3: Parametri dei prodotti
| Modello | OWB1412-140 | OWB1412-130 |
| Tensione nominale | 48VDC | 48VDC |
| Corrente nominale (aperta) | 8A | 6.5A |
| Flusso d'aria (aperto) | 84M3/H | 80M3/H |
| Velocità del motore (aperta) | 14000 GIRI/MIN. | 13000RPM |
| Corrente nominale (chiusa) | 5.6A | 3.7A |
| Pressione d'aria (chiusa) | 14.5kPa | 12.5kPa |
| Velocità del motore (chiusa) | 16900 GIRI/MIN. | 16000RPM |
| Palo del motore | 4 | 4 |
| Resistenza di fase | 0,9 ohm | 1,0 ohm |
| Rumore | DBA 88 | DBA 85 |
| Cuscinetto a sfera | Cuscinetto a sfera ad alta velocità di NMB | |
| Motore di azionamento | motore senza spazzola di CC di 3 fasi | |
| Angolo del sensore di Corridoio | 120° | |
| RPM-impulso | 1 Hz=30rpm/min | |
| Tipo d'avvolgimento | Delta | |
| La bobina resiste alla tensione | 500VDC (1 minuto) | |
| Classe d'isolamento | Classe F | |
| Peso del ventilatore | 1500g | |
| Grado del IP | IP54 | |
| Temperatura di operazione | -20℃~ 50℃ | |
| Tempo di impiego (sotto 40℃) | 10000 ore | |
4: Prestazione di prodotti del ventilatore OWB1412
Periodo commutante senza spazzola del ventilatore di scarico di CC OWB1412
Curve di prestazione senza spazzola del ventilatore di CC OWB1412
5: Dimensioni globali
6: Schema elettrico
| Pin 1 | Giallo | Fase A del motore |
| Pin 2 | Blu | Fase B del motore |
| Pin 3 | Bianco | Fase C del motore |
| Pin 4 | Rosso | +5V |
| Pin 5 | Porpora | Corridoio A |
| Pin 6 | Verde | Corridoio B |
| Pin 7 | Grigio | Corridoio C |
| Pin 8 | Nero | Terra |
7: Attenzioni
1: Faccia il lavoro sotto la pressione d'aria massima, il flusso d'aria è troppo piccolo a pressione d'aria massima e non è sicuro per usando.
2: Aggiunga un'attaccatura del filtro all'assunzione fa il ventilatore che sopporta il tempo di impiego più lungo.
3: La direzione corretta di rotazione è senso antiorario
4: Non utilizzi il ventilatore nella temperatura elevata, l'alta umidità, alti campi magnetici
5: Usi prego l'alimentazione elettrica adatta per il ventilatore.
6: Contattici per il regolatore abbinato per il ventilatore.
