| MOQ: | 5 INSIEMI |
| prezzo: | negotiable |
| imballaggio standard: | Imballaggio standard |
| Periodo di consegna: | 5-25days |
| metodo di pagamento: | T/T, L/C |
| Capacità di approvvigionamento: | 300sets/days |
ventilatore di scarico dell'aria di CC 48V per l'aspirapolvere, purificatore dell'aria, asciugamani, macchina della bolla di aria, raffreddamento della batteria

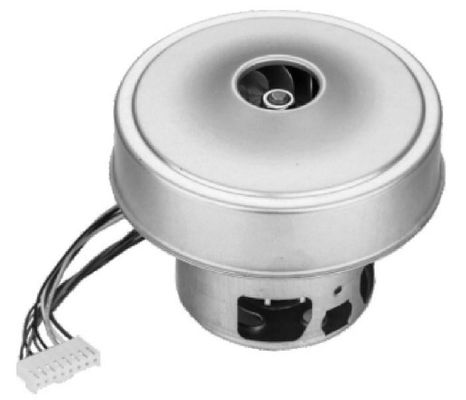

Ventilatore di scarico senza spazzola dell'aria di CC di serie OWB1069
1: Caratteristiche senza spazzola dell'aeratore di CC:
1: Ad alta velocità, specializzato tempo di impiego lungo d'offerta del cuscinetto a sfera (NMB) e più a basso rumore ad alta velocità
2: Alta pressione ed uscita del flusso d'aria da progettazione di dimensione compatta
3: Alta efficienza, molto più efficiente del ventilatore del motore della spazzola
4: Alta affidabilità, regolatore specializzato rendere il funzionamento più affidabile
5: Alto intelligente, regolamento di velocità di PWM, inversione positiva, risposte del segnale della PAGINA, controllo intelligente
2: Applicazioni senza spazzola dell'aeratore di CC:
1: Cuscino d'aria dell'amplificatore
2: Closestool intelligente
3: Flemma-pollone a trasmissione elettrica
4: Sistema di ventilazione centrale
5: Purificatore dell'aria
6: Asciugamani
7: Macchina della bolla di aria
8: Dispositivo di ventilazione
3: Parametri dei prodotti
| Modello | OWB1069-48 | OWB1069-24 |
| Tensione nominale | 48VDC | 24VDC |
| Corrente nominale (aperta) | 5.9A | 6.9A |
| Flusso d'aria (aperto) | 77M3/H | 64M3/H |
| Velocità del motore (aperta) | 24000 GIRI/MIN. | 20000RPM |
| Corrente nominale (chiusa) | 2.8A | 3.5A |
| Pressione d'aria (chiusa) | 10.5kPa | 6.5kPa |
| Velocità del motore (chiusa) | 28000 GIRI/MIN. | 24000RPM |
| Palo del motore | 4 | 4 |
| Resistenza di fase | 1,2 ohm | 0,9 ohm |
| Rumore | DBA 80 | DBA 80 |
| Cuscinetto a sfera | Cuscinetto a sfera ad alta velocità di NMB | |
| Motore di azionamento | motore senza spazzola di CC di 3 fasi | |
| Angolo del sensore di Corridoio | 120° | |
| RPM-impulso | 1 Hz=30rpm/min | |
| Tipo d'avvolgimento | Delta | |
| La bobina resiste alla tensione | 500VDC (1 minuto) | |
| Classe d'isolamento | Classe F | |
| Peso del ventilatore | 430g | |
| Grado del IP | IP54 | |
| Temperatura di operazione | -20℃~ 50℃ | |
| Tempo di impiego (sotto 40℃) | 10000 ore | |
4: Prestazione di prodotti
Periodo commutante del ventilatore senza spazzola di CC OWB1069
Curve di prestazione senza spazzola del ventilatore di CC OWB1069
5: Dimensioni globali
6: Schema elettrico
| Pin 1 | Giallo | Fase A del motore |
| Pin 2 | Blu | Fase B del motore |
| Pin 3 | Bianco | Fase C del motore |
| Pin 4 | Rosso | +5V |
| Pin 5 | Porpora | Corridoio A |
| Pin 6 | Verde | Corridoio B |
| Pin 7 | Grigio | Corridoio C |
| Pin 8 | Nero | Terra |
7: Attenzioni
1: Faccia il lavoro sotto la pressione d'aria massima, il flusso d'aria è troppo piccolo a pressione d'aria massima ed al suo sicuro per usando.
2: Aggiunga un'attaccatura del filtro all'assunzione fa il ventilatore che sopporta il tempo di impiego più lungo.
3: La direzione corretta di rotazione è senso antiorario
4: Non utilizzi il ventilatore nella temperatura elevata, l'alta umidità, alti campi magnetici
5: Usi prego l'alimentazione elettrica adatta per il ventilatore.
|
|
