Dettagli:
|
tensione nominale: | CC 24V | Corrente nominale: | 2.8A |
---|---|---|---|
Velocità del motore: | 36000 GIRI/MIN. | Motore di azionamento: | motore senza spazzola di CC di 3 fasi |
Cuscinetto: | Cuscinetto a sfera | Pressione d'aria: | 6,5 Kpa |
Peso netto: | 68 g | Grado del IP: | IP 54 |
Tempo di impiego: | 10000 ore | Rumore: | 65dB |
Evidenziare: | 24 ventilatori senza spazzola di CC di v,fan 24v del ventilatore di CC,ventola di raffreddamento senza spazzola del ventilatore di CC 24v |

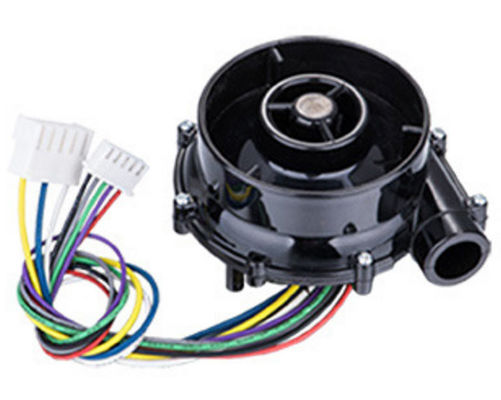

Aeratore senza spazzola di CC di serie OWB7040
1: Caratteristiche senza spazzola dell'aeratore di CC:
1: Ad alta velocità, specializzato tempo di impiego lungo d'offerta del cuscinetto a sfera (NMB) e più a basso rumore ad alta velocità
2: Alta pressione ed uscita del flusso d'aria da progettazione di dimensione compatta
3: Alta efficienza, molto più efficiente del ventilatore del motore della spazzola
4: Alta affidabilità, regolatore specializzato rendere il funzionamento più affidabile
5: Alto intelligente, regolamento di velocità di PWM, inversione positiva, risposte del segnale della PAGINA.
2: Applicazioni senza spazzola dell'aeratore di CC:
1: Cuscino d'aria dell'amplificatore
2: Closestool intelligente
3: Flemma-pollone a trasmissione elettrica
4: Sistema di ventilazione centrale
5: Purificatore dell'aria
6: Asciugamani
7: Macchina della bolla di aria
8: Dispositivo di ventilazione
9: Aspirapolvere
10: macchina respirante
11: semina della macchina
12: Attrezzatura di raffreddamento
13: Pompa di aria
3: Parametri dei prodotti
Modello | OWB7040-12 | OWB7040-24 |
Tensione nominale | 12VDC | 24VDC |
Corrente nominale (aperta) | 4.4A | 2.8A |
Flusso d'aria (aperto) | 220LPM | 280LPM |
Velocità del motore (aperta) | 33000 GIRI/MIN. | 36000RPM |
Corrente nominale (chiusa) | 2A | 0.9A |
Pressione d'aria (chiusa) | 5.5kPa | 6.5kPa |
Velocità del motore (chiusa) | 42000 GIRI/MIN. | 46000RPM |
Palo del motore | 2 | 2 |
Resistenza di fase | 0,9 ohm | 1,6 ohm |
Rumore | DBA 65 | DBA 65 |
Cuscinetto a sfera | Cuscinetto a sfera ad alta velocità di NMB | |
Motore di azionamento | motore senza spazzola di CC di 3 fasi | |
Angolo del sensore di Corridoio | 60° | |
RPM-impulso | 1 Hz=60rpm/min | |
Tipo d'avvolgimento | Delta | |
La bobina resiste alla tensione | 500VDC (1 minuto) | |
Classe d'isolamento | Classe F | |
Peso del ventilatore | 68 g | |
Grado del IP | IP54 | |
Temperatura di operazione | -20℃~ 50℃ | |
Tempo di impiego (sotto 40℃) | 10000 ore |
4: Prestazione di prodotti
Periodo commutante senza spazzola del ventilatore di scarico di CC OWB7040
Curve di prestazione senza spazzola del ventilatore di CC OWB7040
5: Dimensioni globali
6: Schema elettrico
Pin 4 | Rosso | +5V |
Pin 5 | Porpora | Corridoio A |
Pin 6 | Verde | Corridoio B |
Pin 7 | Grigio | Corridoio C |
Pin 8 | Nero | Terra |
Pin 1 | Giallo | Fase A del motore |
Pin 2 | Blu | Fase B del motore |
Pin 3 | Bianco | Fase C del motore |
7: Attenzioni
1: Faccia il lavoro sotto la pressione d'aria massima, il flusso d'aria è troppo piccolo a pressione d'aria massima e non è sicuro per usando.
2: Aggiunga un'attaccatura del filtro all'assunzione fa il ventilatore che sopporta il tempo di impiego più lungo.
3: La direzione corretta di rotazione è senso antiorario
4: Non utilizzi il ventilatore nella temperatura elevata, l'alta umidità, alti campi magnetici
5: Usi prego l'alimentazione elettrica adatta per il ventilatore.
6: Contattici per il regolatore adatto del driver per questo ventilatore.
