Dettagli:
|
| tensione nominale: | 48V | Velocità del motore: | 24000 GIRI/MIN. |
|---|---|---|---|
| Cuscinetto a sfera: | Cuscinetto a sfera ad alta velocità di NMB | Rumore: | dB 80 |
| Peso netto: | 490 g | Grado del IP: | IP 54 |
| Flusso d'aria: | 35 m3/h | Pressione d'aria: | 12KPa |
| Evidenziare: | 48 ventilatore centrifugo di V BLDC,ventilatore centrifugo di CC 48V,ventola di raffreddamento senza spazzola del ventilatore di CC 48V |
||
Una macchina respirante da 48 VCC, pompa di aria, aeratore senza spazzola dell'attrezzatura di raffreddamento con il cuscinetto a sfera di NBM
1: Caratteristiche senza spazzola dell'aeratore di CC:
1: Ad alta velocità, specializzato tempo di impiego lungo d'offerta del cuscinetto a sfera (NMB) e più a basso rumore ad alta velocità
2: Alta pressione ed uscita del flusso d'aria da progettazione di dimensione compatta
3: Alta efficienza, molto più efficiente del ventilatore del motore della spazzola
4: Alta affidabilità, regolatore specializzato rendere il funzionamento più affidabile
5: Alto intelligente, regolamento di velocità di PWM, inversione positiva, risposte del segnale della PAGINA, controllo intelligente
2: Applicazioni senza spazzola dell'aeratore di CC:
1: Cuscino d'aria dell'amplificatore
2: Closestool intelligente
3: Flemma-pollone a trasmissione elettrica
4: Sistema di ventilazione centrale
5: Purificatore dell'aria
6: Asciugamani
7: Macchina della bolla di aria
8: Dispositivo di ventilazione
9: Aspirapolvere
10: macchina respirante
11: pompa di aria
12: Attrezzatura di raffreddamento
13: semina della macchina
3: Parametri dei prodotti
| Modello | OWB9290-24 | OWB9290-48 |
| Tensione nominale | 24VDC | 48VDC |
| Corrente nominale (aperta) | 7A | 3.9A |
| Flusso d'aria (aperto) | 33M3/H | 35M3/H |
| Velocità del motore (aperta) | 22000 GIRI/MIN. | 24000RPM |
| Corrente nominale (chiusa) | 3.4A | 2.2A |
| Pressione d'aria (chiusa) | 10.5kPa | 12kPa |
| Velocità del motore (chiusa) | 25800 GIRI/MIN. | 27300RPM |
| Palo del motore | 4 | 4 |
| Resistenza di fase | 0,82 ohm | 1,53 ohm |
| Rumore | DBA 80 | DBA 80 |
| Cuscinetto a sfera | Cuscinetto a sfera ad alta velocità di NMB | |
| Motore di azionamento | motore senza spazzola di CC di 3 fasi | |
| Angolo del sensore di Corridoio | 120° | |
| RPM-impulso | 1 Hz=30rpm | |
| Tipo d'avvolgimento | Delta | |
| La bobina resiste alla tensione | 500VDC (1 minuto) | |
| Classe d'isolamento | Classe F | |
| Peso del ventilatore | 490 g | |
| Grado del IP | IP54 | |
| Temperatura di operazione | -20℃~ 50℃ | |
| Tempo di impiego (sotto 40℃) | 10000 ore | |

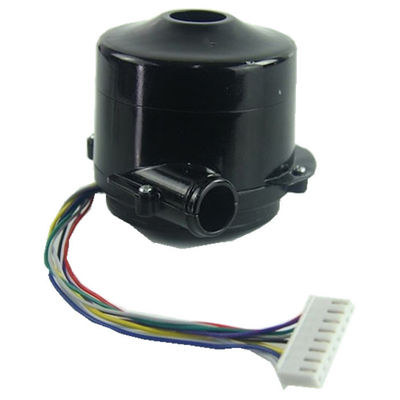

Aeratore senza spazzola di CC di serie OWB9290
4: Prestazione di prodotti
Periodo commutante del ventilatore senza spazzola di CC OWB9290
Curve di prestazione senza spazzola del ventilatore di CC OWB9290
5: Dimensioni globali
6: Schema elettrico
| Pin 4 | Rosso | +5V |
| Pin 5 | Porpora | Corridoio A |
| Pin 6 | Verde | Corridoio B |
| Pin 7 | Grigio | Corridoio C |
| Pin 8 | Nero | Terra |
| Pin 1 | Giallo | Fase A del motore |
| Pin 2 | Blu | Fase B del motore |
| Pin 3 | Bianco | Fase C del motore |
7: Attenzioni
1: Faccia il lavoro sotto la pressione d'aria massima, il flusso d'aria è troppo piccolo a pressione d'aria massima e non è sicuro per usando.
2: Aggiunga un'attaccatura del filtro all'assunzione fa il ventilatore che sopporta il tempo di impiego più lungo.
3: La direzione corretta di rotazione è senso antiorario
4: Non utilizzi il ventilatore nella temperatura elevata, l'alta umidità, alti campi magnetici
5: Usi prego l'alimentazione elettrica adatta per il ventilatore.
6: Contattici prego per il modello del driver/regolatore del suitbale.
