| MOQ: | 5 set |
| prezzo: | negotiable |
| imballaggio standard: | Imballaggio standard |
| Periodo di consegna: | 5-25 giorni |
| metodo di pagamento: | T/T, L/C |
| Capacità di approvvigionamento: | 300 set/giorni |

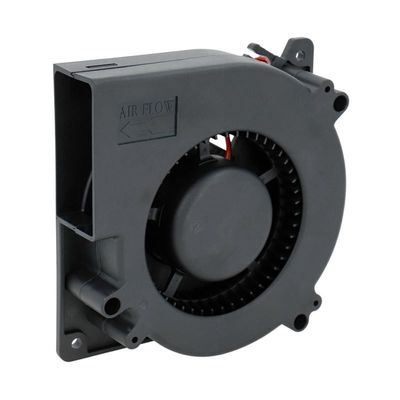

Ventola divisa Girante 225-86 Dc Motore ventilatore BLDC Ventilatore centrifugo
1:Caratteristiche dell'aeratore CC senza spazzole:
1: Cuscinetto a sfere ad alta velocità specializzato (NMB) ad alta velocità che offre una lunga durata e una rumorosità ridotta
2: Uscita ad alta pressione e flusso d'aria grazie al design compatto
3: Alta efficienza, molto più efficiente del ventilatore del motore della spazzola
4: alta affidabilità, controller specializzato rendono il funzionamento più affidabile
5: Alta intelligenza, regolazione della velocità PWM, inversione positiva, feedback del segnale PG, controllo intelligente
2:
|
Materiale
|
Girante in PA66
|
|
Cuscinetto
|
Cuscinetto a sfere
|
|
Controllo di velocità
|
Ingresso di controllo 0-5/10V o PWM
|
|
Temp. di lavoro.
|
-40~ +60°C
|
|
Classe di isolamento
|
B
|
|
Classe di protezione
|
IP55
|
|
Approvazioni
|
CC, CE
|
3: Parametri dei prodotti
| Modello | OWB9290-24 | OWB9290-48 |
| Tensione nominale | 24 V CC | 48 V CC |
| Corrente nominale (aperto) | 7A | 3.9A |
| Flusso d'aria (aperto) | 33M3/H | 35M3/H |
| Velocità del motore (aperto) | 22000 giri/min | 24000 giri/min |
| Corrente nominale (chiuso) | 3.4A | 2.2A |
| Pressione dell'aria (chiuso) | 10,5 kPa | 12 kPa |
| Velocità del motore (chiuso) | 25800 giri/min | 27300 giri/min |
| Polo motore | 4 | 4 |
| Resistenza di fase | 0,82 Ohm | 1,53 Ohm |
| Rumore | 80 dBA | 80 dBA |
| Cuscinetto a sfera | NMB Cuscinetto a sfere ad alta velocità | |
| Motore di guida | Motore DC senza spazzole trifase | |
| Angolo sensore Hall | 120° | |
| RPM-impulso | 1 Hz=30 giri/min | |
| Tipo di avvolgimento | Delta | |
| Tensione di tenuta dell'avvolgimento | 500 V CC (1 minuto) | |
| Classe di isolamento | Classe F | |
| Peso del soffiatore | 490gr | |
| Grado IP | IP54 | |
| Temperatura di funzionamento | -20℃~ 50℃ | |
| Vita utile (sotto i 40 ℃) | 10000 ore | |
Aria CC senza spazzole serie OWB9290 soffiatore
4: Prestazioni dei prodotti
Periodo di commutazione del ventilatore CC senza spazzole OWB9290
Soffiante DC brushless OWB9290 Curve di prestazione
5: Dimensioni complessive
6: Schema elettrico
| Perno 4 | Rosso | +5V |
| Perno 5 | Viola | Sala A |
| Perno 6 | Verde | Sala B |
| Perno 7 | Grigio | Sala C |
| Perno 8 | Nero | GND |
| Perno 1 | Giallo | Motore fase A |
| Perno 2 | Blu | Motore fase B |
| Perno 3 | Bianco | Fase motore C |
7:Attenzioni
1: Non lavorare sotto la massima pressione dell'aria, il flusso d'aria è troppo piccolo alla massima pressione dell'aria e non è sicuro per l'uso.
2: l'aggiunta di un filtro collegato all'aspirazione prolunga la durata del cuscinetto del soffiatore.
3: Il senso di rotazione corretto è CCW
4: Non utilizzare il soffiatore ad alta temperatura, alta umidità, campi magnetici elevati
5: Utilizzare un alimentatore adatto per il ventilatore.
6: Vi preghiamo di contattarci per il modello di driver / controller suitbale.
|
|
